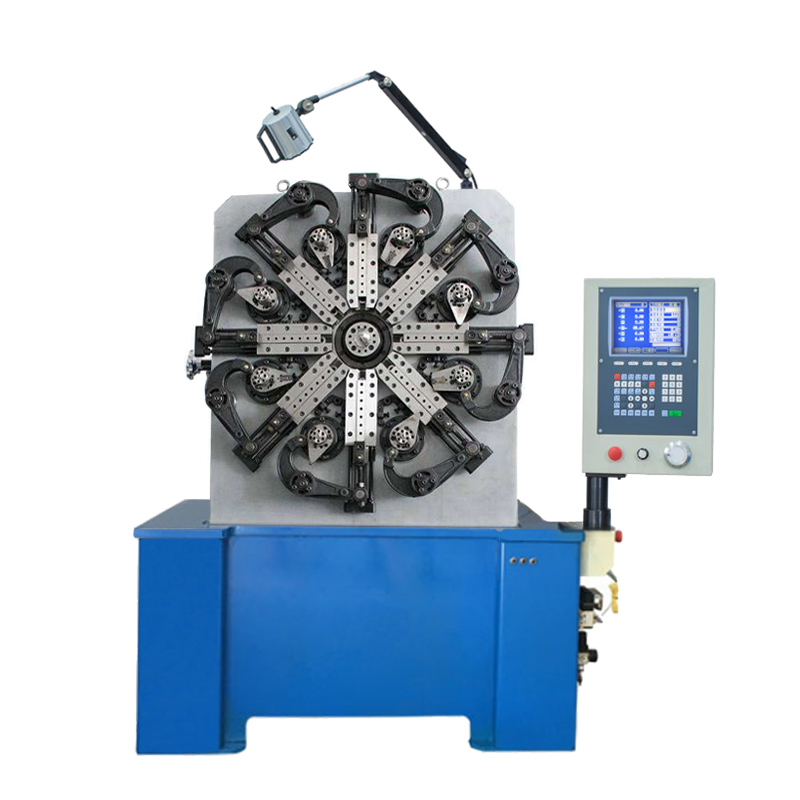

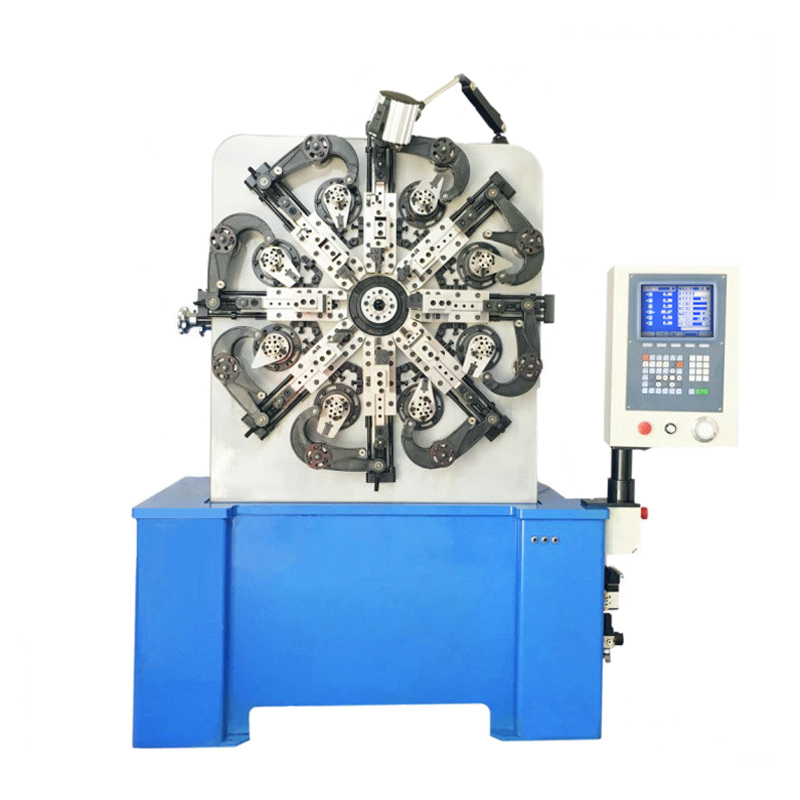

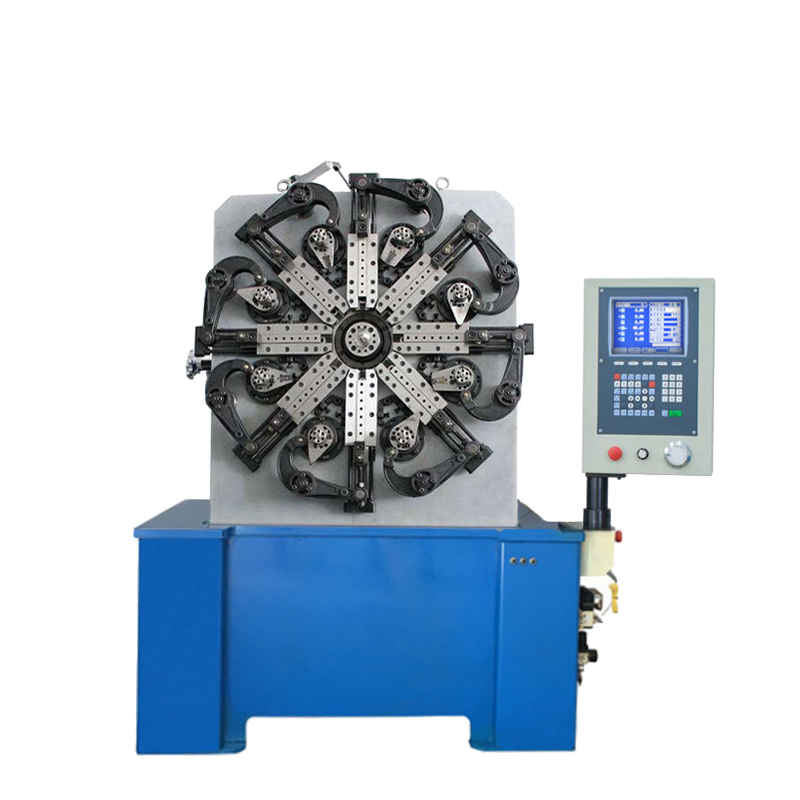

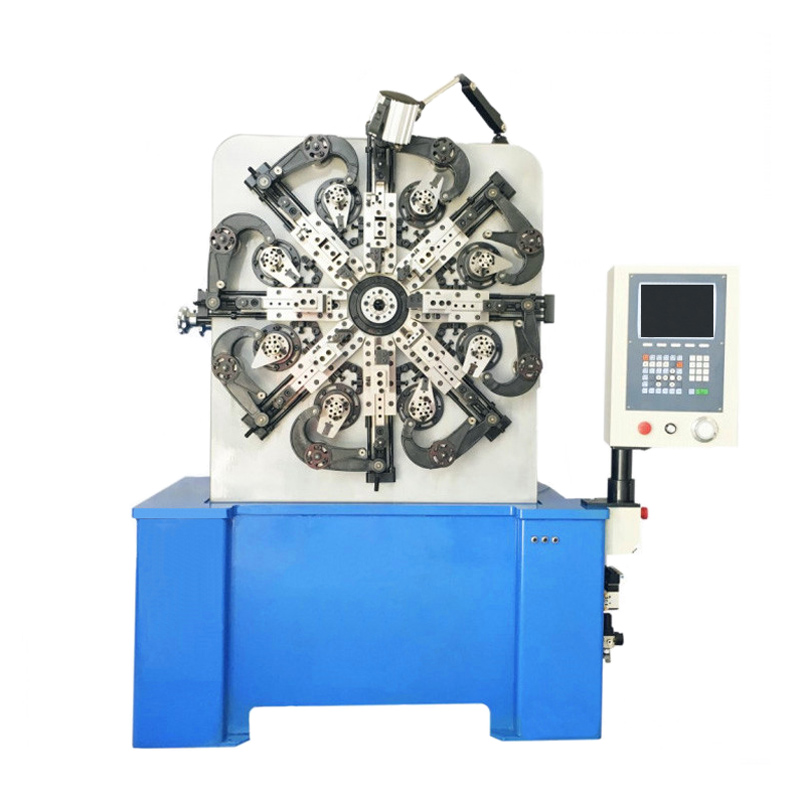

    XD-CNC35数控万能弹簧机

    介绍：
         XD-CNC35三/四轴数控万能弹簧机，简称为35型万能机、35型八爪机或35型电脑机，加工线径φ1.5~4.0mm，适用于生产线径内的各种精密压簧、拉簧、扭簧、异形簧、扁线弹簧及线成形等产品，涉及应用的领域非常广泛，诸如英式/德式钩拉簧、单/双扭簧、厨具/夹子弹簧、刹车弹簧、锁箍弹簧、涡卷弹簧和工艺品类等产品。
         我公司的XD-CNC35三/四轴数控万能弹簧成型机，共有四个伺服轴（常规为三轴），分别为凸轮轴（X轴）、送线轴（Y轴）、转芯轴（Z轴）和卷曲轴（A轴，另订配），通过系统CNC程式码，分别对送线、凸轮和转芯传动系统做同步控制或异步操作，达到24小时精确运转。

    在线咨询
    一、产品描述：

           XD-CNC35三/四轴数控万能弹簧机，简称为35型万能机、35型八爪机或35型电脑机，加工线径φ1.5-4.0mm，适用于生产线径内的各种精密压簧、拉簧、扭簧、异形簧、扁线弹簧及线成形等产品，涉及应用的领域非常广泛，诸如英式/德式钩拉簧、单/双扭簧、厨具/夹子弹簧、刹车弹簧、锁箍弹簧、涡卷弹簧和工艺品类等产品。
      我公司的XD-CNC35三/四轴数控万能弹簧机，常规为三轴，分别为凸轮轴*1（X轴）、送线轴*1（Y轴）、转芯轴*1（Z轴）和卷曲轴*1（A轴，另订配），通过系统CNC程式码，分别对送线、凸轮和转芯传动系统做同步控制或异步操作，达到24小时精确运转。    此外，XD-CNC35数控万能弹簧机配第四轴（即卷曲轴，结合需要可以自由拆装），能够轻松完成尺寸精密和角度复杂的弹簧产品，尤其是异形弹簧及线成形等产品，极大地提升了工作效率。



    二、机器特性：
     ①采用伺服控制系统及全数位式驱动器构成。
     ②采用台湾亿图（益图）电脑，稳定性能好，操作简易、方便。
     ③凸轮轴（X轴）可以做正、反转动作，送线轴（Y轴）可以在运行中实现增或减送线长度。
     ④在高速生产中，伺服马达过热时，电脑会自动侦测并降速以保护马达。
     ⑤机台具有探针减速比率功能。
     ⑥生产过程中，可以随时增加或减少产能。



    三、技术参数：

       型 号    Model    XD-CNC35
       轴 数    Number of Axis    3轴
       线 径    Wire Diameter    φ1.5-4.0mm
       最大外径    Outside Diameter    φ70mm
       生产速度    Production Rate    80pcs/min
       凸轮转速    Cam Speed    0-70rpm
       送线长度     Feeding Length    unlimited（无限）
       送线轮组数    Feeding Roller Pairs     3组（Pairs）
       送线电机    Feeding Servo Moter    5.5kw（Y轴）
       凸轮电机    Cam Servo Moter    4.5kw（X轴）
       转芯电机    Quill Servo Moter    1.0kw（Z轴）
       卷曲电机    Spinner Servo Moter    1.0kw（U轴,另订配）
       萤幕显示     Monitor Display    中/英文（彩色）
       凸轮指令值    Cam Setting Value    X:0.1-359.9°
       送线指令值    Feeding Setting Value    Y:0.01-9999.99mm
       指令容纳值    Memory    0-999个
       机器尺寸    Dimension(L*W*H)    1750*1300*1850mm
       木箱尺寸     Packing Dimension(L*W*H)    2000*1500*2000mm
       机器重量    Weigth    1300kg
       总 重    Total Weight    1400kg
       电 源    Power    3p 380v 50/60Hz





    公司简介：东莞市鑫鼎机械设备有限公司是一家专业研发、生产和销售数控/电脑弹簧机为一体的弹簧机厂家，机型覆盖了φ0.1mm-8.0mm之间十多种不同型号的数控弹簧机设备，涵盖了电脑压簧机、万能弹簧机和无凸轮弹簧机等电脑弹簧机产品，并配套了全自动送线架、自动检长机、连续性回火炉和数控磨簧机等弹簧设备。多年来，鑫鼎机械始终坚持以市场为导向，合理的弹簧机价格，为用户提供专业的一站式产品解决方案，通过卓越的品质、满意的服务和良好的信誉等赢得了业界的高度认可。咨询热线：135-4698-0358 杨小姐，官网：http://www.cncjd.com/。
